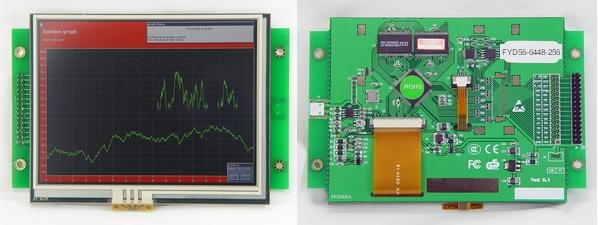

飞逸FYD56-6448-256工控屏
FYD56-6448-256是一款广泛应用于单片机系统、工业控制系统等设备上的彩色TFT液晶显示屏，具有5.6英寸超大显示面积的同时兼有640*480的分辨率，大大降低了系统数据传输和存储压力，采用8位标准8080总线接口方式。可以和任何高速系统接口。同时模块也可选配进口触摸屏。
适配CPU：AVR、PIC、STM32系列、LPC2XXX、MSP430、51、、DSP、FPGA 96、X86、8088、Z80等。
温馨提示：为了您能够选择最合适的产品型号，您可以参考我公司产品选型指南，链接如下：http://item.taobao.com/item.htm?id=13425441707
项目 | 特性 | 备注 |
外型尺寸 | 148×100×10mm | 包括固定翼板 |
图像点阵 | 640×RGB×480 | |
视域尺寸 | 113×84.6mm | 5.6inch |
数字接口方式 | 8位8080总线接口 | |
亮度cd/m2 | 200cd/m2 | |
彩色方式 | TFT | |
显示颜色 | 8位（256）色 | |
视野角度 | 左右>140o,上下>120o | 宽视野范围 |
显示模式 | 双层显示缓冲 | 4种显示组合方式： 0层单独显示 1层单独显示 0顶层显示、1底层显示 0、1层叠加显示 |
工作电压 | DC 5 V | |
消耗功率 | 600mA | |
工作环境温度 | -20～70℃ | 工业级温度范围 |
保存温度 | -30～80℃ | |
触摸屏 | 4线电阻触摸屏 | 进口工业级 |
触摸屏控制器 | 10位分辨率 | |
数据总线带宽 | 25MHz（单点写周期小于40ns） | |
写入模式扩展 | 8位写，多点写功能 | 500纳秒内填充8点内 |
汉字库 | 16点阵硬件汉字字库、ASCII英文字符 | GB2312 |
存储空间 | 4M位用户应用空间 | FLASH0x80000位置 |
背光方式 | LED背光，内置软件8级背光控制器 | 大于10万小时 |
定位方式 | 行、列号快速定位 | |
静电抗扰度 | 实测大于6KV | 良好接地 |
配套资料 | 51、LPC213x、stm32等 | 提供技术支持 |
双层显示功能：我们公司的液晶屏提供强悍的双层显存同时显示功能，注意哦，是同时显示，而不是单纯的两个显存。可以一层显示底纹，一层显示波形，实现示波器、频谱仪、信号发生器、温度曲线记录仪等实时显示，大大简化程序员的工作，效果如下图所示：
八级背光可调：我公司大尺寸液晶屏（4.3寸以上）背光8级可调，可以使您产品的亮度更加人性化。
1、FYD56-6448-256模块 1块
2、开发资料（光盘） 1张
专业的工程师为您提供技术支持！
稳定的货源让您产品无后顾之忧！
批量采购价格优惠！
买家须知
1、本公司出售的所有彩色液晶产品，非人为损坏，均可享受1年保修服务。超出1年保修期的，我们仍然为您提供保修服务，这类情况需要收取所更换元件的成本费用。
2、液晶模块默认价格都是不含触摸板的价格，如果需要带触摸功能的彩色液晶模块，请将该尺寸液晶对应的触摸板一同拍下。
3、如果您对我们的产品有什么疑问，请及时和我们的客服联系，我们将在最短的时间内帮您解决问题！
