        FY6600是集合我公司FY3200、FY2300和FY2300H等系列产品优点全新推出的一款高性能的信号发生器。历经数次优化,让我们沉淀了丰富的研发经验和生产技能，使产品稳定性得到了充分的保证。加上广泛和客户之间的交流沟通，对仪器的用户体验有着深刻的理解，设计之初就把用户需求和使用习惯作为仪器重要设计要素之一，坚持不断创新，产品设计的路上我们更愿意倾听广大用户的建议，力求为客户朋友提供更加方便易用的高性能、高性价比产品。

产品升级啦！

1、新增AM、FM、PM、ASK、FSK、PSK调制功能！

2、相位调节分辨率升级至0.01°；

3、占空比调节分辨率升级至0.01%；

4、方波上升沿和下降沿时间可调，仪器在设置方波输出时，按动F4按键可以在占空比和升降沿时间设置之间切换，从而使仪器的适用范围更广！

飞逸科技致用户的一封信：针对近期某商家在论坛恶意诋毁我公司产品性能，夸大友商产品性能误导广大消费者的言论，我们有义务让客户朋友了解真相。真金不怕火炼，好产品不怕对比。为了击破某商家恶意诋毁的言论，下面我们将两款产品各方面参数进行对比，一切以数据说话，以实测为准，不黑不托。我们真诚的建议您决定购买前，详细对比意向购买产品的各项功能指标和性能参数，也建议您同时购买两家的仪器回去实测对比，确保真正购买到实用的高性价比仪器！

        信号发生器的好与坏，相信大家都希望手里的信号发生器输出的正弦波信号是无比细腻的波形。基于DDS的数字合成技术是当今产生各种波形的主流方式，从DDS信号发生器的原理来讲，它是将数字信号转为模拟信号的，所以这个过程无法避免的会产生模拟信号的失真,可以通过某种方式，把这个失真做的越小越好，让整个波形更贴近于正弦，最直接的解决办法就是使用更高精度的数模转换器。首先需要跟大家普及一些大家不常接触的知识:

关于频率精确度和频率稳定性：DDS信号发生器从原理上可以确认输出波形的频率稳定性只和系统时钟稳定性有关，我们使用的是稳定度优于20ppm的有源晶振，所以60Hz的频率漂移也就万分之一Hz，输出信号频率不会抖动的。由于个别厂家示波器测量频率的精度不够，所以显示的测量值会在跳动，实际不是信号发生器输出频率的跳动。建议客户可以通过专业的频率计来测量信号发生器输出频率的精度和稳定性。

 关于垂直分辨率：垂直分辨率是波形在一个周期内最大变化次数的衡量标准，它直接影响波形的细腻程度。这里需要提醒大家，一个信号发生器的垂直分辨率并不取决于D/A的位宽,还和波形数据的长度有关。友商2048长度的波形数据是个什么概念呢,也就是在一个周期内数据的变化次数是2048次, 2048是2的11次方，这也就是11bit的水平。这个参数大部分用户不容易分清，其实用示波器直接测量很容易看出来，用示波器测量5V、10KHz正弦波，示波器设置为20mV电压档，时间基准设置为100nS档位来测试，可以看到友商标称14Bit垂直分辨率的波形每个台阶是10mV，那么他的垂直分辨率就可以大致计算出来了,(5V峰峰值/0.01V)*2=1000(乘2是因为信号有上升和下降两个过程)，基本上也就10bit的样子。为什么友商不用更长的数据长度呢？因为他选用的核心器件基本算是最低档的FPGA，内部没有那么大的RAM来做更长的数据空间。从示波器测量我们的波形细腻程度来看，至少是友商的4倍。下面展示的实测波形说明一切。

 关于D/A转换器：细心的用户观察这个友商的信号发生器正弦波信号放大后的台阶并不是个规则的梯形,他还存在很多尖峰和噪声,那么这些尖峰和噪声又是怎么来的呢?如果您打开友商的仪器,您会发现他为了节省成本使用了很多廉价电阻构成2T网络来实现数字信号向模拟信号的转换，这个选择不失是一种解决方案，但是那些做D/A芯片的厂家不就多此一举了么?用30多个电阻来实现30多元的数模转换器性能，答案一定是不可能的。但凡有点模拟知识的人都知道,模拟信号要和数字信号要隔离,否则容易产生噪声,但是您看友商这FPGA(数字信号处理)的IO直接连接电阻网络，输出就到模拟运放。模拟信号和数字信号根本就是混为一谈，噪声哪里来，不言自明。

还有刚才提到的阶梯波形为什么不规则,偶尔有突出的尖峰,这是因为FPGA的每一个IO的驱动能力并不相同,多多少少会有点偏差,当IO口接入的电阻网络把这些带有偏差的电平信号混合成正弦信号时.尖峰就出现了,而且,这是硬伤,只要用电阻网络实现的D/A都具有这样的问题 (价值几十元的专用高速D/A芯片不是简简单单几个电阻就可以替代的) 。何况专用数模转换器还有线性度等各种指标，绝不是几个电阻就可以替代的。

        FY6600系列双通道函数/任意波形发生器是一款集函数信号发生器、任意波形发生器、脉冲信号发生器、扫频仪、计数器和频率计等功能于一身的高性能、高性价比、多功能的信号发生器。丰富的快捷键极大地简化了复杂的操作过程，大大地增强了仪器的可操作性。用户不必花大量的时间去学习和熟悉仪器的操作，即可熟练使用。特别适合电子爱好者、科研院校和高新企业、汽车维修等领域的使用。

         仪器采用DDS直接数字合成技术，产生精确、稳定、低失真的输出信号，所有参量均由内部程序完成校准；标配上位机软件，仪器的所有功能均可以使用上位机软件控制，还可以使用上位机软件编辑任意波形后保存到信号发生器中输出波形；通讯协议公开，使二次开发变得非常简单；大规模集成电路，表面贴装工艺，可靠性高，使用寿命长；具有输出短路保护能，所有信号输出端均可在负载短路情况下工作 60S。

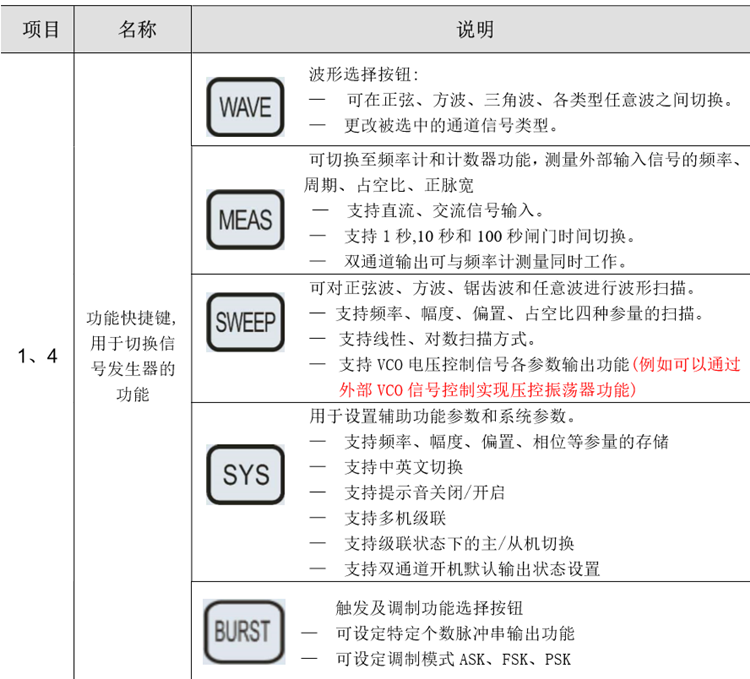

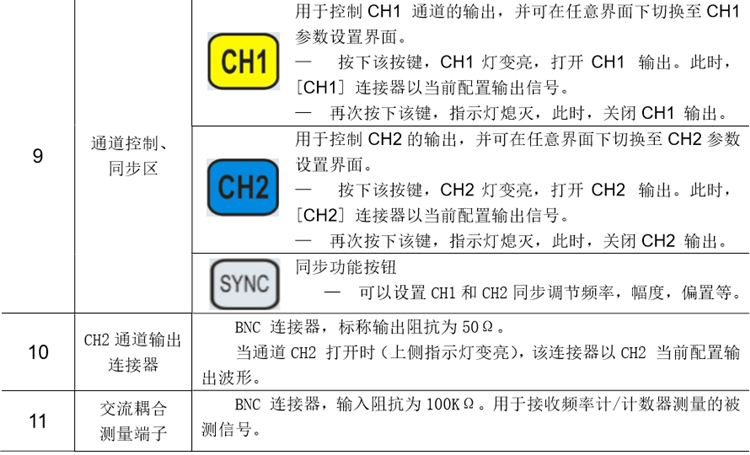

一、前面板概述

二、背部面板概述

       FY6600的背部面板如下图所示。左边排布着4个BNC端子，分别是直流耦合测量端 Trig/FSK/ASK/PSK IN、外部扫描信号输入端 VCO IN、同步输出连接器 SYNC OUT、信号同步输入连接器 SYNC IN。依次还有TTL信号输出端、USB端口、电源开关和电源输入插座。

1.  电源总开关   用于接通信号发生器的供电电源，开关拨向“ON”为打开信号发生器电源，拨向“OFF”为关闭信号发生器电源。

2.  BNC连接器   Trig/FSK/ASK/PSK IN : 直流耦合测量端和ASK，PSK，FSK调制触发输入端。VCO IN：外部信号扫描输入端，可以实现电压调节频率，电压调节幅度，电压调节偏置，电压调节占空比等功能。外部输入信号频率应在500Hz以内，信号由信号发生器尾部的VCO IN 端口输入。SYNC OUT：同步信号输出端。SYNC IN ：同步信号输入端。

3.  TTL信号输出   其中A端口的频率与通道一输出的频率相位保持一致，B端口与A端口的频率一致，但相位相反（相差180度）。C端口的频率和相位与通道二保持一致，D端口与C端口的频率一致，但相位相反（相差180度）。

4. USB Device接口   用于与计算机连接通讯。（这是一个USB转TTL的串口，需要安装串口驱动程序）。通过上位机软件或用户自定义编程。

5. 电源输入接口    输入电压范围AC100V-AC240V

优势一：简单明了的人机交互界面以及方便快捷的操作按钮旋钮

       显示界面采用2.4寸TFT彩色液晶屏，可以同时显示输出两个通道的波形图案（包含自定义任意波形），能够同时显示两个通道的参数并且提示当前的按键功能，每个功能都有独立的操作界面，使您的操作更加直观方便。

       广泛的和客户交流沟通，了解大家使用习惯和需求后，仪器增加大量的快捷功能按键，可以一键进入常用的功能界面，极大地简化了操作步骤，在不看说明书的情况下可以完成95%的操作。

        仪器采用轻触按键和飞梭旋钮，彻底改变以往按键生涩的手感，在提高使用寿命的同时给您带来舒适的体验。飞梭旋钮只需拇指轻触就可快速旋转，让您用起来得心应手。参数调节完成后，按下旋钮3秒即可快速存储当前设置的参数，下次开机可自动调出。

优势二：FY6600采用14Bit 高速D/A芯片，波形细腻度碾压电阻网络；

优势三：每组波形存储深度升级至8192*14bits；

       波形存储深度越长，保存波形细节越多，可高精度的还原信号细节。波形长度是友商4倍。

优势四：两通道输出信号相位均可调节，精度达0.1°，适用范围更广；

优势五：信号输出端子采用纯铜材质，小信号输出更加稳定；

优势六：4路TTL电平输出，使仪器的应用场合更加广泛；

优势七：优异的小信号输出能力；

         FY6600能够输出1mVPP的小信号，幅度分辨率为1mV，而且可以做到1mVpp、10mVpp、100mVpp、1Vpp、10Vpp等不同的步进值，最大幅度范围1mVpp~20Vpp无极不分档调节。

优势八：优异的电路设计以及高性能核心芯片使输出信号更加稳定；

       优异的设计搭配高性能的核心芯片，使仪器在高频率下波形输出依然稳定。正弦波最大频率范围是1uHz~60MHz，方波最大范围1uHz~25MHz（方波5V以内上升沿时间低至7nS，最高输出频率可达25MHz；），其他波频率范围1uHz~10MHz，全范围频率分辨率1uHz，全范围频率无极不分档调节；

优势九：波形种类更加丰富，仪器内置波形存储空间共计97组；

        仪器不仅为用户预置了33种常用波形，还为用户提供了多达64组（8192*14Bit）的用户自定义波形存储空间,用户可使用我公司提供的上位机软件编辑下载。

优势十：强大的调制功能；

        仪器不仅支持内部参数设定对信号频率、幅度、占空比、偏置电平参数的扫描，而且还支持外部模拟电压（VCO功能）对仪器输出频率、幅度、占空比、偏置电平的调制。同时仪器还具有强大的数字调制功能（包含：ASK、FSK、PSK数字调制）。

优势十一：测量功能更加全面；

       仪器可对信号的频率、周期、正脉宽、负脉宽和占空比进行测量，并且所有参数显示在同一个界面；计数器功能具有直流和交流两种耦合方式，有效解决交流耦合计数不准的情况。仪器最大测量频率可达100MHz,最低测量频率为0.01Hz。

还有一些优势我们就不罗列了，您也可以将您的需求告知我们，欢迎和大家一起交流。

一、双通道输出波形同时在液晶屏上显示

       业界首创的双通道波形同时在液晶操作界面显示（包含任意波形）。（注：2015年我公司首创单通道示意波形，综合两年来客户反馈的需求信息，现升级至同时示意两个通道的输出波形，操作更加直观方便。）

二、操作简单、功能强大的上位机功能

       FY6600系列信号发生器不仅可以独立使用，而且还可以通过电脑上位机软件控制，通信协议公开、上位机软件免费赠送。软件具有波形窗、文本窗、控制窗三大功能窗口，简洁明了的操作界面大大提高了用户操作体验。

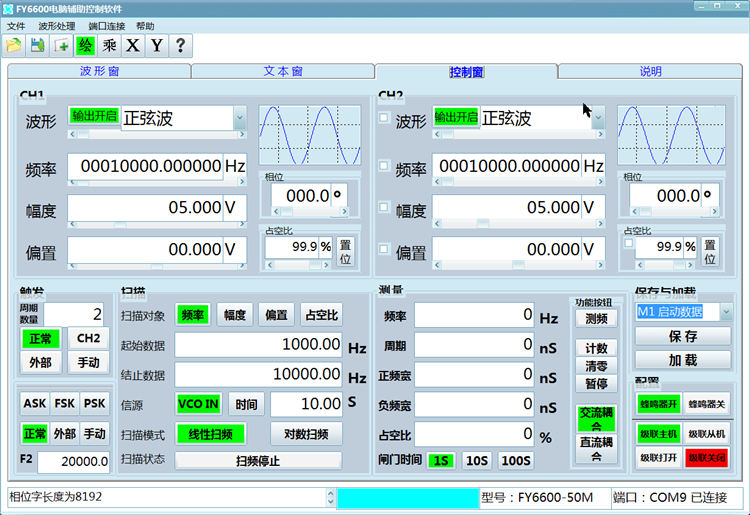

（1）、控制窗    所有功能操作直观的显示在软件界面，使用户可以直观快速的调整仪器各项功能参数指标，大大提高仪器的易用性。

（2）、波形窗    波形窗具有强大的波形编辑功能，可实现18组不同参数波形任意叠加和调制。阶梯波阶梯个数可编辑、锯齿波顶点位置可以任意设定。

下图所示的是手绘的任意波形，仪器最大可支持8192*14bit的任意波形，可以有效还原更多的波形细节，特别适合应用在医疗、汽车维修领域所需信号的模拟仿真。

顶点位置可任意设定的三角波：如下图所示通过改变顶点位置可以改变三角波的斜率

阶梯波编辑功能：如下图所示，阶梯波阶梯个数可以在2 — 4096之间任意设定

（3）文本窗   FY6600系列信号发生器提供强大的文本窗编辑功能，可将多种格式的任意波形文件自动转换为仪器所需格式文件，可以手动修改或者编辑波形文件数据，并且通过右下角波形窗口可以实时观察到波形相应的变化。

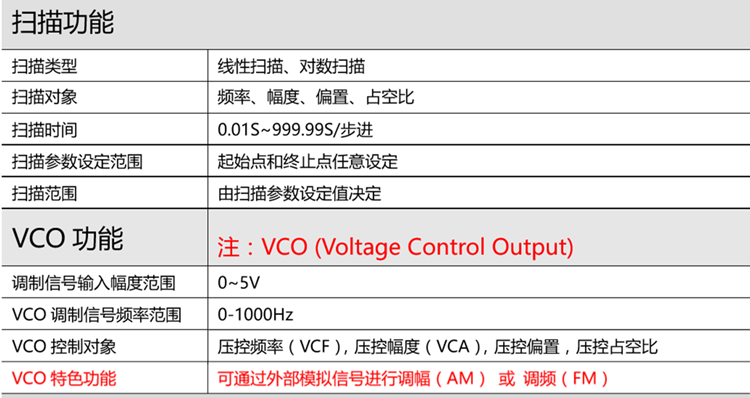

三、VCO扫描功能VCO (Voltage Control Output，外部电压控制输出)

       功能简介：通过外部扫描（VCO 功能）可实现外部电压控制信号发生器的信号输出。这个功能可以实现：压控频率（VCF），压控幅度（VCA），压控偏置，压控占空比功能。

      下图所示是通过VCO IN端口输入一个连续变化的电压信号来控制仪器输出一个随电压变化而改变的频率信号（例如模拟压控振荡器功能）。

四、脉冲波功能     下图所示是仪器输出一个频率为10KHz,脉冲宽度为1uS的脉冲波信号（不同频率下均可保持相同的脉冲宽度）。脉冲波频率和脉冲宽度均可独立精确设置。

五、4路TTL输出功能

六、多机级联功能

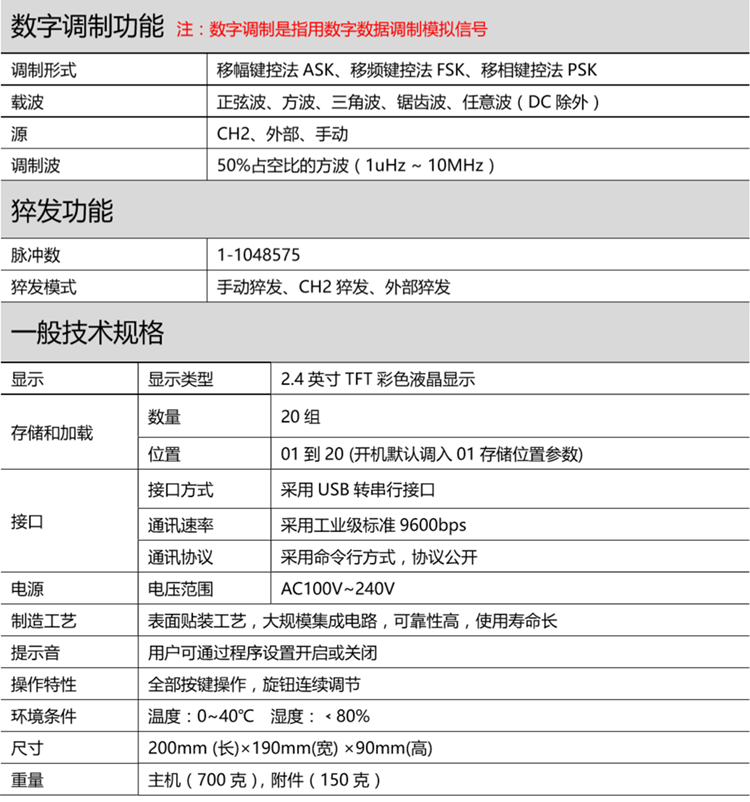

七、丰富强大的调制功能

1、ASK、FSK、PSK数字调制功能。下图为FSK频移键控，通过数字信号去调制载波的频率

2、猝发脉冲串输出功能   FY6600可从CH1通道输出具有指定循环数目的波形（称为脉冲串）。FY6600支持由CH2内部触发、手动或外部触发源控制脉冲串输出；可以使用正弦波、方波、三角波、噪声或任意波生成脉冲串，可以使本机输出1~1048575任意个数脉冲信号。

亲，由于淘宝页面可发布的图片数量有限制，性能测试我们综合了客户反馈，只展示一些关键的性能参数指标实测图，如果页面中没有您想了解的功能或者性能的测量图片，可以告知我们客服，我们工程师会按照您需求进行功能性能参数实测拍照。

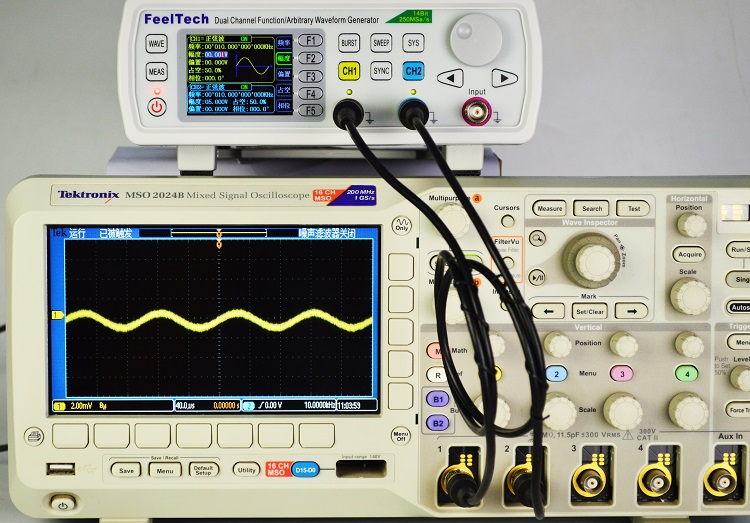

1、小信号性能测试     如下图所示：仪器输出频率为10KHz 、幅度为1mV的小信号

2、小信号性能测试     如下图所示：仪器输出频率为10KHz 、幅度为2mV的小信号

 3、频率10KHz、相位相差180°的双路正弦波信号输出（相位调节精度0.1°）

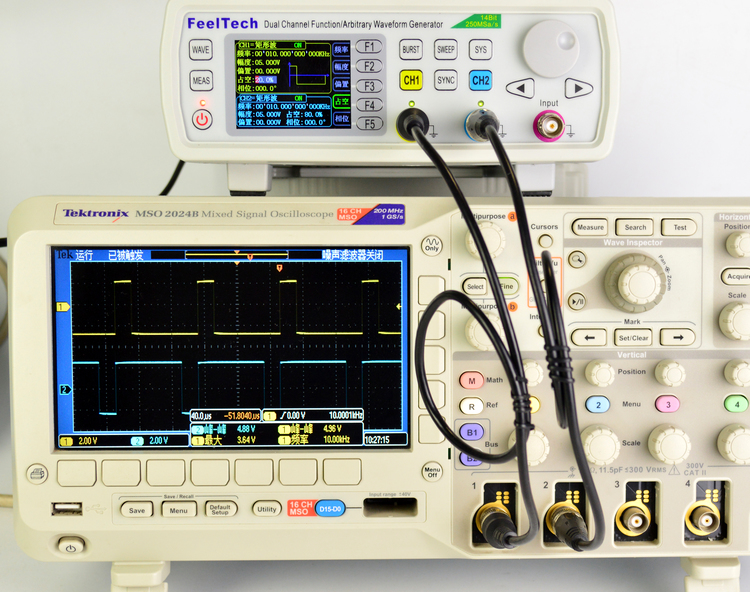

 4、CH1通道输出占空比为20%、CH2通道输出占空比为80%的方波信号

5、CH1通道输出正弦波、CH2通道输出方波（频率10KHz）

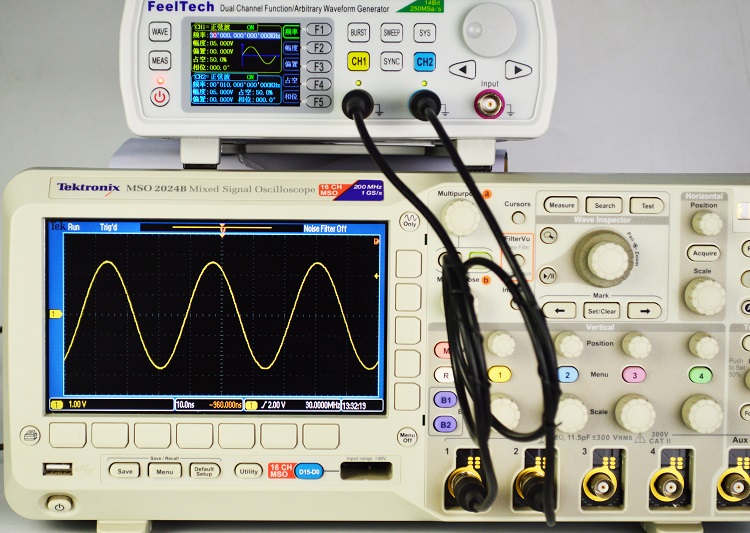

6、15MHz正弦波信号

7、30MHz正弦波信号

8、60MHz正弦波信号

9、15MHz方波信号

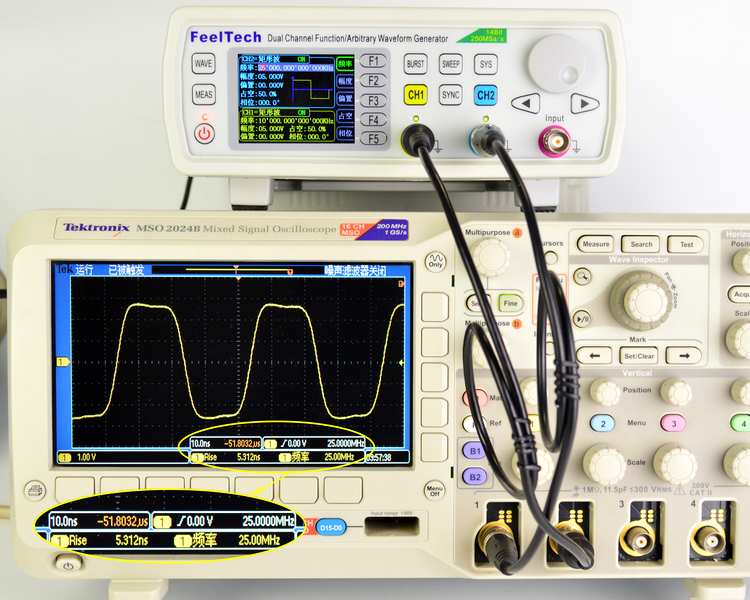

10、25MHz方波信号

11、外部VCO信号控制仪器输出对数扫频信号

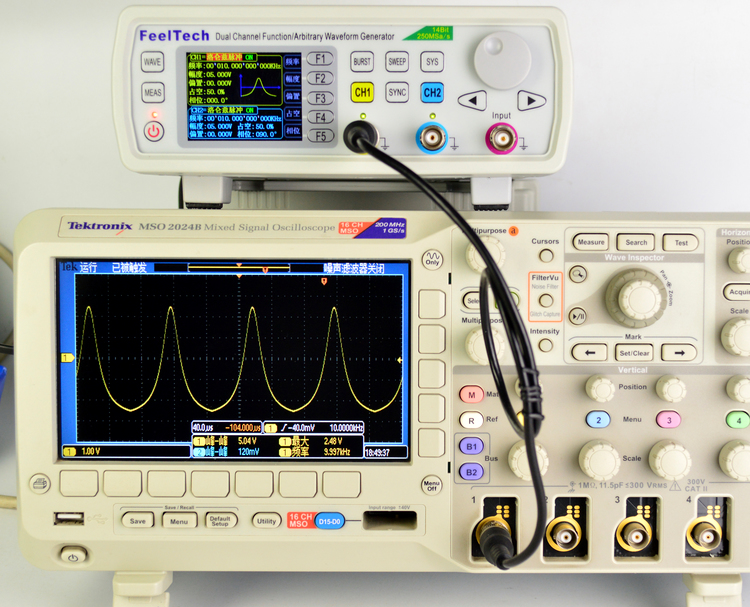

12、任意波形信号输出

13、任意波形信号输出

14、任意波形信号输出

15、任意波形信号输出

16、任意波形信号输出

16、任意波形信号输出
