FY-Economic系列

功率输出型函数/任意波形发生器

●FY-Economic系列功率输出型函数/任意波形发生器简介

       FY-Economic系列DDS函数/任意波形信号发生器采用直接数字合成技术（DDS），FPGA设计，内部预制14种常用波形，同时用户也可编辑输出8-bit、256点的用户自定义任意波形；其使用简单方便，信号稳定度高，低失真，具有1瓦功率输出、宽频带的频率测量和计数器等功能。输出信号能够调节幅度和直流偏置。FY-Economic实现了易用性、优异的技术指标及众多功能特性的完美结合，帮助用户更快地完成工作任务。是电子工程、实验室、生产线及教学、科研的理想设备，同时也可作为工业设备的配套模块使用。

诚征各地代理！可以为经销商代发货！

●仪器具有下述优异的技术指标和功能特性：

◆三个可下载的 256 点任意波形存储器

◆预制14种常用波形,用户可自定义3种波形

◆1瓦功率信号输出

◆体积小，功能多，携带方便

◆频率精度高：频率精度可达到10-6数量级

◆频率分辨率高：全范围频率分辩率10mHz

◆无量程限制：全范围频率不分档，直接数字设置

◆波形精度高：输出波形由函数计算值合成，波形精度高，失真小

◆多     ◆波形：正弦，方波，三角波，锯齿波，用户自定义波形（任意波）,常用脉冲、噪声、心电图等波形。

◆存储特性：可以存储10组用户设置的仪器状态参数，可随时调出重现

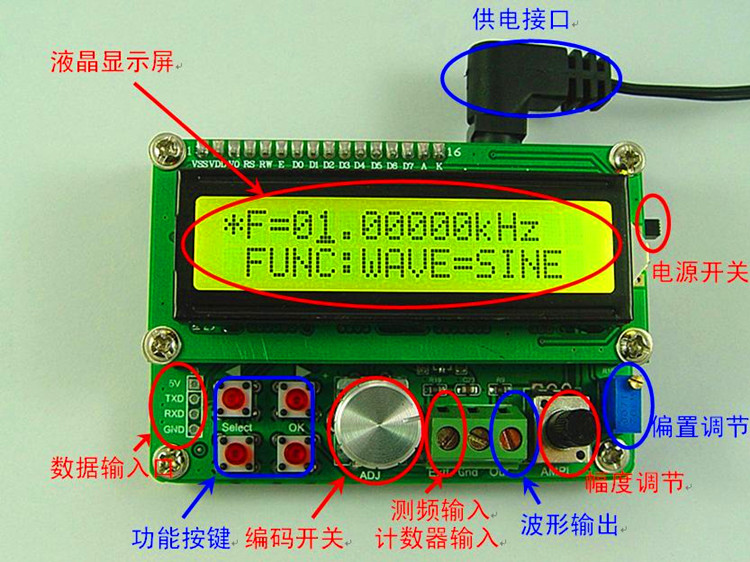

◆操作方式：全部按键操作，LCD1602液晶英文显示，直接数字设置或旋钮连续调节

◆高可靠性：大规模集成电路，表面贴装工艺，可靠性高，使用寿命长

◆频率测量：自带20MHz频率计功能，对内部/外部信号进行频率测量

●技术指标

信号输出

      输出波形        正弦，方波（占空比可调），三角波，锯齿波，任意波,常用脉冲、噪声、心电图等波形。

  输出幅度               0.5~8Vp-p(空载)

      输出阻抗              10Ω±10%

        直流偏置               ±3V

       频率范围               0.01Hz ~ 50KHz

        频率分辨率            0.01Hz(10mHz)

       频率准确度              ±5×10-6

       频率稳定度              ±2×10-6/3小时

    正弦波失真度           ≤0.8% (参考频率 1kHz)

       三角波线性度      ≥98%  (0.01Hz~5kHz)

       方波上升下降时间        ≤3.8us

       方波占空比范围          1%~99%

COUNTER计数器功能

     计数范围                 0-65535

         测频范围         1Hz~20MHz

         输入幅度      5Vp-p~20Vp-p

其它指标项目

      显示方式                LCD1602液晶英文显示

      存储和调入功能          M0-M9(M0:默认调入)

      尺寸                    83mm (长)×60 mm(宽) ×24mm(高)

      蜂鸣器提示功能          可通过程序设置开启或关闭

      制造工艺                表面贴装工艺，大规模集成电路，可靠性高，使用寿命长

操作特性                全部按键操作，旋钮连续调节

环境条件                温度：0~40℃湿度：﹤80%

温馨提示：如果需要连接电脑下载波形文件，请拍“FYE050+TTL板”这个选项，谢谢您对我公司产品的支持！

温馨提示：产品默认报价是不含税的，开票加6个点，如需发票，请联系客服改价哦！

1、FY-Economic 函数/任意波形发生器     一台

2、DC5V 电源                              一个

3、《使用手册》                          一份（PDF格式）
