        FY6900是集合我公司FY3200、FY2300H和FY6800等系列产品优点全新推出的一款高性能信号发生器。历经数次优化,让我们沉淀了丰富的研发经验和生产技能，使产品稳定性得到了充分的保证。加上广泛和客户之间的交流沟通，对仪器的用户体验有着深刻的理解，设计之初就把用户需求和使用习惯作为仪器重要设计要素之一，坚持不断创新，产品设计的路上我们更愿意倾听广大用户的建议，力求为客户朋友提供更加方便易用的高性能、高性价比产品。

        FY6900系列双通道函数/任意波形发生器是一款集函数信号发生器、任意波形发生器、脉冲信号发生器、VCO、扫频仪、计数器和频率计等功能于一身的高性能、高性价比、多功能的信号发生器。丰富的快捷键极大地简化了复杂的操作过程，大大地增强了仪器的可操作性。用户不必花大量的时间去学习和熟悉仪器的操作，即可熟练使用。特别适合电子爱好者、科研院校和高新企业、汽车维修等领域的使用。

         仪器采用DDS直接数字合成技术，产生精确、稳定、低失真的输出信号，所有参量均由内部程序完成校准；标配上位机软件，仪器的所有功能均可以使用上位机软件控制，还可以使用上位机软件编辑任意波形后保存到信号发生器中输出波形；通讯协议公开，使二次开发变得非常简单；大规模集成电路，表面贴装工艺，可靠性高，使用寿命长；具有输出短路保护能，所有信号输出端均可在负载短路情况下工作 60S。

◆ 采用DDS直接数字合成技术，产生精确、稳定、低失真的输出信号；

◆ 采用ABS塑料外壳的台式设计， 交流100 ~ 240V （AC）宽电压供电；

◆ 采用2.4英寸（320*240）彩色显示屏，同时显示双通道的波形参数；

◆ 采样率250MSa/s(80M、100M型号采样率300MSa/s)，14bits垂直分辨率；

◆ 使用过程中长按OK键，可快速保存仪器当前输出的参数信息，下次开机可自动加载保存的参数

◆ 完全独立的双通道输出（相当于两个独立信号源），能够同步工作，相位差精确可调；

◆ 标配通道跟踪功能，跟踪打开时，两个通道所有参数均可同时根据用户的配置更新；

◆ 两台或多台机器能够通过SYNC 端口实现多机同步；

◆ 可输出多达98组函数/任意波形，包含34组预置波形和64组用户自定义波形（可通过仪器配套的任意波形编辑软件编辑任意波形并下载到仪器输出）。 预置波形包含：正弦波、方波、矩形波（占空比可调）、梯形波（上升沿时间和下降沿时间均可精确设定）、三角波、脉冲波（脉冲宽度和频率可精确设定）、升锯齿波、降锯齿波、阶梯波、梯形脉冲波、辛克脉冲、窄脉冲波、噪声波、指数上升、指数下降、心电图、洛仑兹脉冲波、多音频波、CMOS(0~12V)、四通道TTL电平和DC电压等；

◆ 具有64组任意波存储位，每组存储深度为8192*14bits（波形存储深度越长，保存波形细节越多，可高精度的还原信号细节）；

◆ 频率精度高：频率精度可达到10-6数量级；

◆ 频率分辨率高：全范围频率分辩率1uHz（0.000001Hz）；

◆ 输出幅度最高可达24Vpp（80M和100M两个型号最高输出幅度可达25VPP），幅度分辨率最小可达1mV（0.001V）；

◆ 具有-12V~+12V的直流偏置功能（<20MHz），分辨率可达1mV；

◆ 两个通道的占空比均可独立调节，调节精度可达0.01%；

◆ 脉冲波脉冲宽度和脉冲频率连续可调，调节范围20ns-1S。脉冲幅度可在0-12V之间连续调节，调节精度0.001V；

◆ 两个通道的相位调节范围为0~359.99°，调节精度0.01°；

◆ 无量程限制：全范围频率不分档，直接数字设置；

◆ 具有数字信号输出功能，可实现幅度0~12V的任意CMOS电平；

◆ 扫描功能：可对信号的四个属性：频率、幅度、偏置、占空比分别进行扫描，具有线性扫描和对数扫描两种扫描模式，扫描时间可达999.99S,扫描起止点可任意设置；

◆ 脉冲串猝发输出功能：可选手动触发、内部CH2触发与外部触发三种触发模式,可以使本机输出1~1048575任意个脉冲串；

◆ VCO功能：支持VCO电压控制信号各参数输出功能(例如压控振荡器)。

◆ 丰富的调制类型：AM、FM、PM、ASK、FSK和PSK调制；

◆ 存储特性：可以存储20组用户设置的仪器状态参数，可随时调出重现；

◆ 100M频率计功能：具有频率测量、周期测量、正负脉宽测量、占空比测量四种测量方式。仪器最大测量频率可达100MHz，最低测量频率为0.01Hz；

◆ 计数器功能：具有直流和交流两种耦合测量方式，有效解决交流耦合计数不准的情况。

◆ 所有参量均可以由内部程序完成校准；

◆ 标配强大的任意波形编辑功能，能够在PC机上编辑任意波形后下载到仪器输出波形；

◆ 强大的通讯功能，可使用PC机控制该仪器。通讯协议公开，使二次开发变得非常简单；

◆ 高可靠性：大规模集成电路，表面贴装工艺，可靠性高，使用寿命长；

◆ 输出短路保护：所有信号输出端都可在负载短路情况下工作60S以上；

◆ 可选配我公司FYV2000系列或FPA1000系列功率放大器，使信号在DC-10MHz带宽内稳定输出大于20W的无失真功率信号，FPA101A输出功率最大可达100W。

还有一些优势我们就不罗列了，您也可以将您的需求告知我们，欢迎大家一起交流。

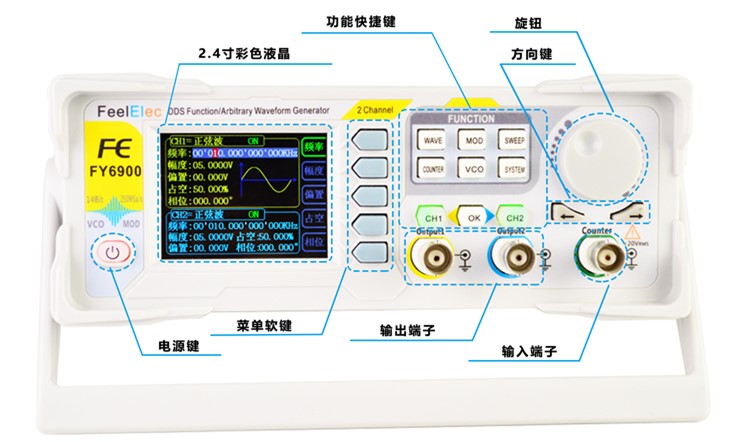

一、前面板概述

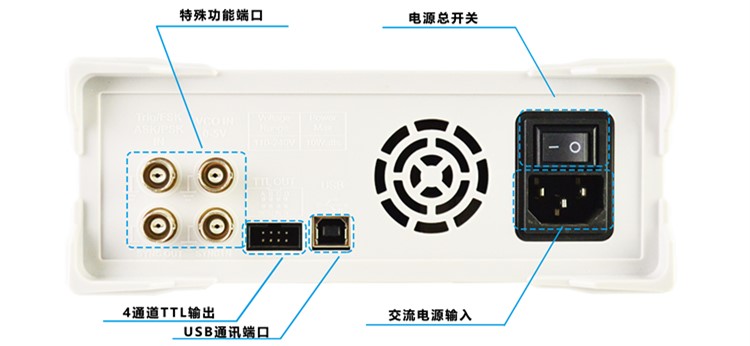

二、背部面板概述

一、双通道输出波形同时在液晶屏上显示

       业界首创的双通道波形同时在液晶操作界面显示（包含任意波形）。

二、操作简单、功能强大的上位机功能

       FY6900系列信号发生器不仅可以独立使用，而且还可以通过电脑上位机软件控制，通信协议公开、上位机软件免费赠送。软件具有波形窗、文本窗、控制窗三大功能窗口，简洁明了的操作界面大大提高了用户操作体验。

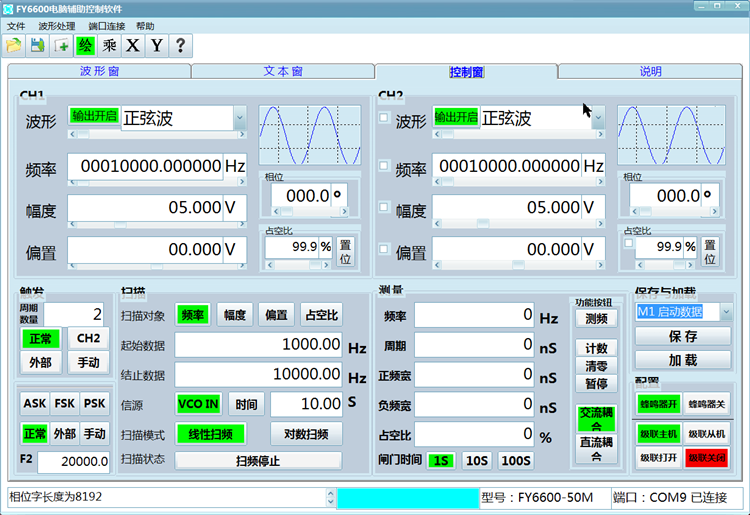

（1）、控制窗    所有功能操作直观的显示在软件界面，使用户可以直观快速的调整仪器各项功能参数指标，大大提高仪器的易用性。

（2）、波形窗    波形窗具有强大的波形编辑功能，可实现18组不同参数波形任意叠加和调制。阶梯波阶梯个数可编辑、锯齿波顶点位置可以任意设定。

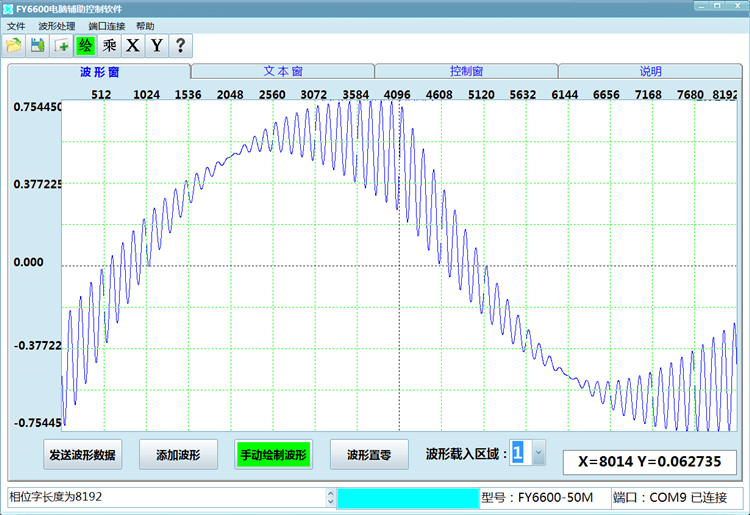

下图所示的是手绘的任意波形，仪器最大可支持8192*14bit的任意波形，可以有效还原更多的波形细节，特别适合应用在医疗、汽车维修领域所需信号的模拟仿真。

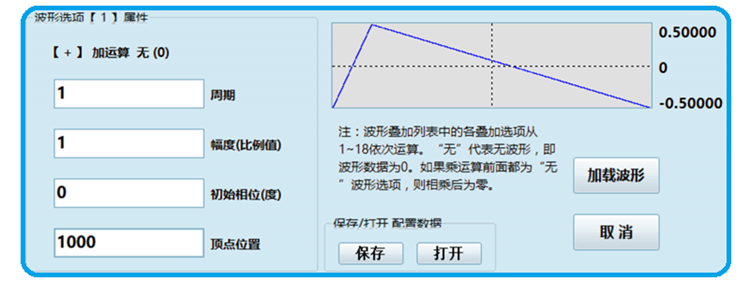

顶点位置可任意设定的三角波：如下图所示通过改变顶点位置可以改变三角波的斜率

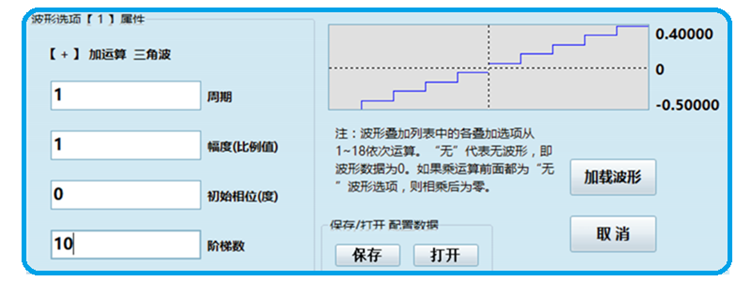

阶梯波编辑功能：如下图所示，阶梯波阶梯个数可以在2 — 4096之间任意设定

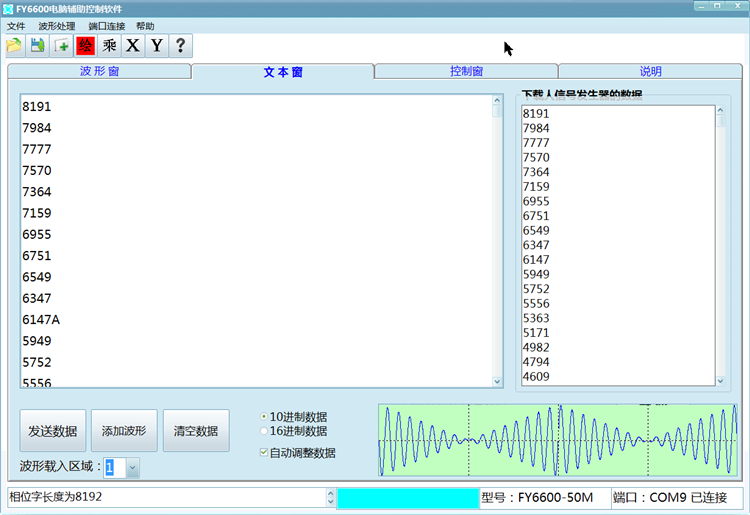

（3）文本窗   FY6900系列信号发生器提供强大的文本窗编辑功能，可将多种格式的任意波形文件自动转换为仪器所需格式文件，可以手动修改或者编辑波形文件数据，并且通过右下角波形窗口可以实时观察到波形相应的变化。

亲，由于淘宝页面可发布的图片数量有限制，性能测试我们综合了客户反馈，只展示一些关键的性能参数指标实测图，如果页面中没有您想了解的功能或者性能的测量图片，可以告知我们客服，我们工程师会按照您需求进行功能性能参数实测拍照。

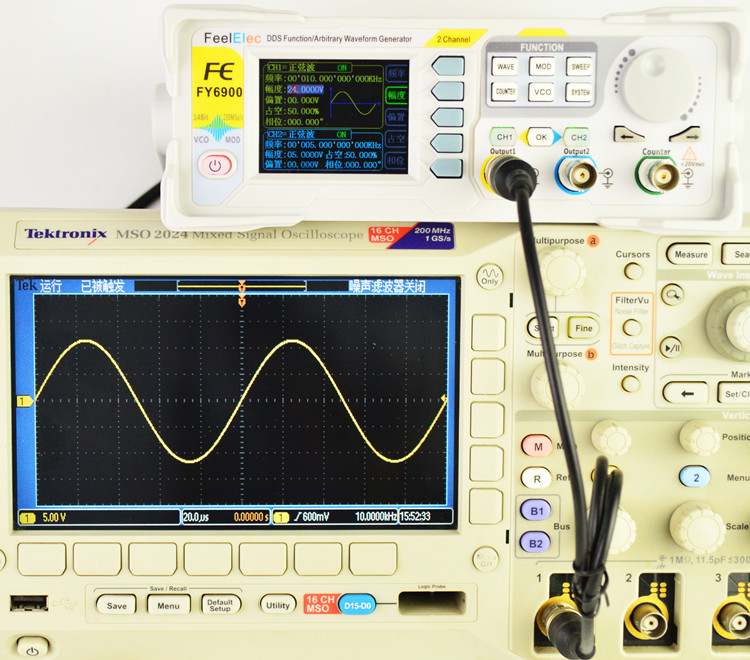

1、仪器输出幅度为24Vpp，频率为10KHz的正弦波信号

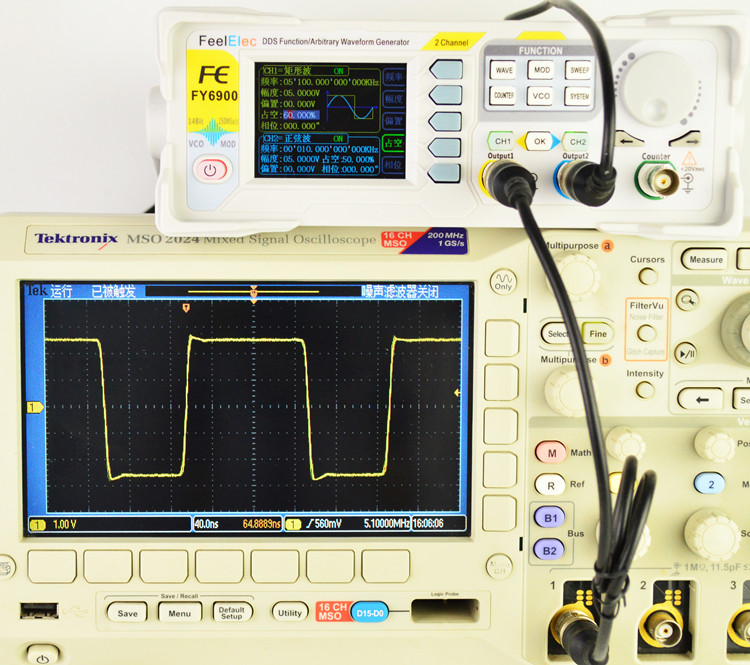

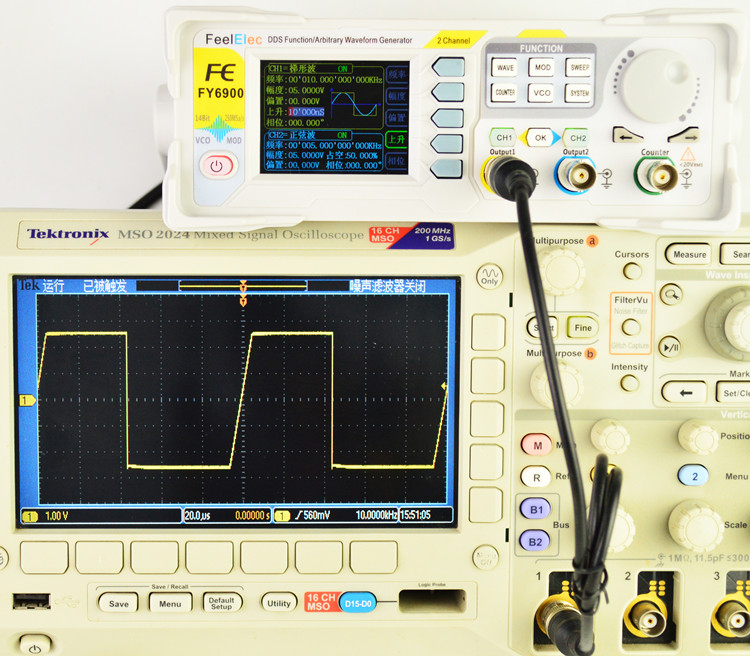

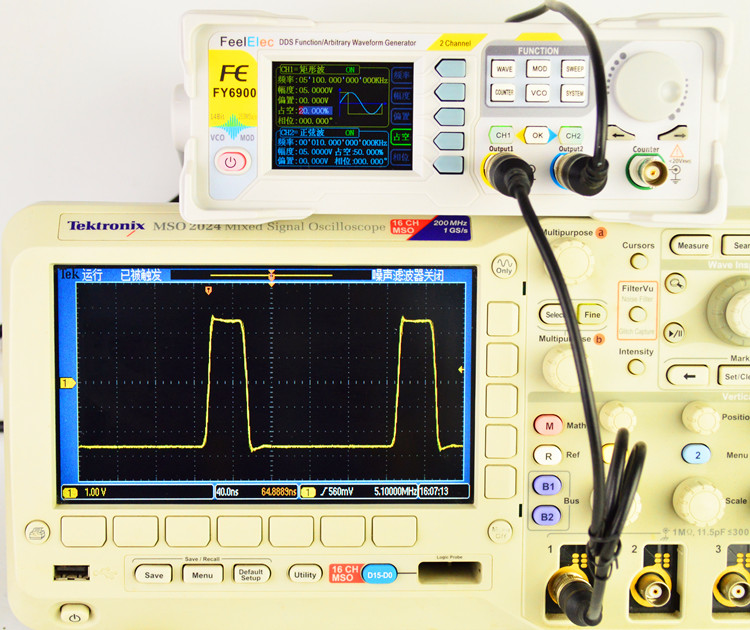

2、矩形波性能测试：任意频率、任意占空比下抖动(RMS)<200ps；下图分别为5.1MHz频率，20%占空比和60%占空比矩形波性能测试

3、梯形波性能测试：梯形波上升沿时间、下降沿时间、频率、占空比均可精确设定

4、CMOS波性能测试：CMOS波高电平设置范围1V~12V；下图为频率10KHz,高电平为12V

5、30MHz正弦波展示

6、60MHz正弦波展示

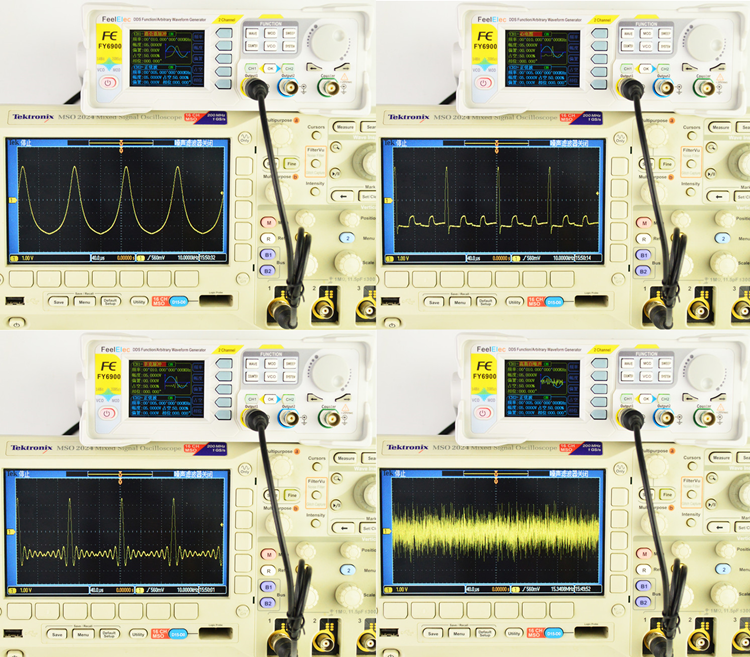

7、部分任意波形展示
